Diámetro interior
El diámetro interior es la medida del interior del orificio o abertura en componentes como hebillas, anillas y terminales de cordón, y se utiliza como referencia para seleccionar el ancho y el grosor de la cinta, cuerda o cordón que se va a pasar por él.
Contenido6 secciones
Definición y resumen
El diámetro interior es la dimensión interna de la abertura por la que pasan la cinta, el cordón, el hilo y materiales similares, en lugar de la parte exterior del componente. En anillas y herrajes similares, a menudo se refiere al ancho de la abertura de paso y sirve como una indicación básica para determinar la compatibilidad del material.
El término dimensión interior se usa con casi el mismo significado. Sin embargo, en anillas circulares y terminales de cordón, puede indicar no solo el ancho interior, sino también la dimensión vertical interior, o una combinación de diámetro interior y diámetro exterior.
Materiales y estructura
El diámetro interior es una designación dimensional y no indica un nombre de material ni el tipo de componente. Los componentes aplicables incluyen tipos de metal y resina, y el ancho efectivo de la abertura varía según la forma, como cuadrada, en D, redonda o con mecanismo deslizante.
Aun con el mismo diámetro interior indicado, la facilidad para pasar la cinta y lo ordenadamente que queda después de doblarla hacia atrás difieren según el diámetro del alambre del componente, la redondez de las esquinas, la barra divisoria central y si hay piezas móviles.
Cómo se expresan los tamaños
El diámetro interior de las anillas suele mostrarse en milímetros como el ancho interior en la dirección en que pasa la cinta. Por ejemplo, aunque el diámetro interior coincida con el ancho de la cinta, puede seguir siendo difícil de pasar según el grosor de la cinta y la rigidez del tejido.

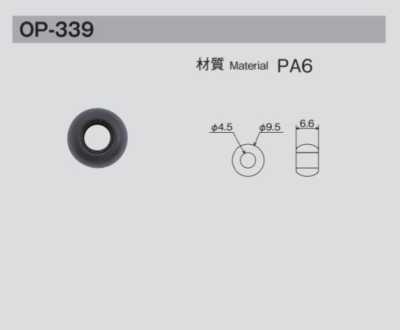

En componentes redondos, el diámetro interior puede mostrarse como diámetro, y en terminales de cordón tubulares, puede indicarse mediante las dimensiones interior vertical y horizontal. El diámetro exterior es el tamaño total del componente y se distingue del diámetro interior, que indica directamente el ancho de cinta que puede pasar por él.
- Diámetro interior: la dimensión interna de la abertura o del orificio de paso.
- Diámetro exterior: la dimensión total, incluida la circunferencia exterior del componente.
- Dimensión interna efectiva: un concepto para comprobar el rango real por el que pasa el material, excluyendo esquinas y barras divisorias.
Aplicaciones principales
El diámetro interior se utiliza al seleccionar anillas en D, anillas rectangulares, reguladores deslizantes y anillas de hebilla para asas de bolsas y cinta para hombro. Elegir una abertura de paso que coincida con el ancho del cinturón o la correa facilita el montaje y el ajuste de la longitud.

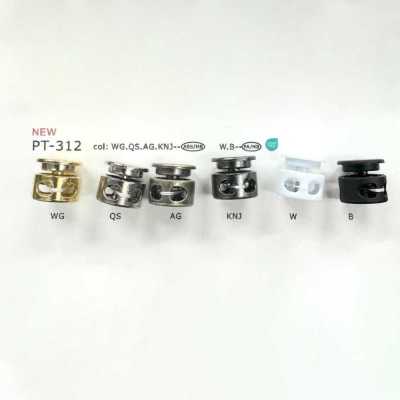

En topes de cordón, terminales de cordón y anillas dobles también se comprueba el diámetro interior o la dimensión interior para confirmar la compatibilidad con el grosor del cordón o del hilo. En aplicaciones de confección, esto se relaciona con piezas de ajuste de cintura, cordones para colgar y correas adjuntas.
Selección y precauciones
Seleccione no solo según el ancho de la cinta que se va a pasar, sino también considerando el grosor de la cinta, el grosor de las secciones superpuestas y la rigidez después de coser. Para especificaciones en las que la cinta se dobla hacia atrás a través de reguladores deslizantes y piezas similares, es importante verificar no solo si pasa en plano, sino también mediante pruebas de prototipo en la secuencia real de paso.
En secciones que soportan carga, compruebe no solo el diámetro interior, sino también el material del componente, el diámetro del alambre, la estructura y si se proporciona una clasificación de capacidad de carga. En piezas metálicas, vigile también el óxido y la decoloración del recubrimiento; en piezas de resina, preste atención a una durabilidad adecuada para la aplicación. Para productos que pasan por detección de agujas, confirme con antelación si se utiliza metal y si el producto cumple las condiciones compatibles con detector de agujas.
Preguntas frecuentes
¿Debe coincidir el diámetro interior o el diámetro exterior con el ancho de la cinta?
La compatibilidad con el ancho de la cinta debe comprobarse, en principio, según el diámetro interior. El diámetro exterior afecta al aspecto general del componente y al espacio de instalación, pero no indica el tamaño de la abertura de paso. En especificaciones en las que la cinta se dobla hacia atrás, compruebe el artículo real incluyendo el grosor.
¿Puedo pasar una cinta que tenga el mismo ancho que el diámetro interior?
Puede pasar si la cinta es plana y delgada, pero puede volverse difícil de pasar según el grosor de la cinta, la rigidez de los bordes, las esquinas internas del componente y el grosor de cualquier barra divisoria. En particular, para herrajes de ajuste, considere el grosor que se genera al doblarla hacia atrás y confirme la operatividad con un prototipo.
Al usar anillas metálicas, ¿qué debe comprobarse además del diámetro interior?
Compruebe la resistencia frente a la carga prevista, el diámetro del alambre y la estructura de la unión, el acabado superficial y cualquier preocupación por óxido o decoloración. En productos que entran en contacto con la piel o están sujetos a detección de agujas, también es necesario confirmar las especificaciones relacionadas con el níquel, si se cumplen las condiciones compatibles con detector de agujas y el efecto sobre el tejido utilizado.
